Usines hydroélectriques, barrages, écluses : quelles sont les solutions d’étanchéité de vannes charpentées ?

Les vannes charpentées jouent un rôle essentiel dans la sûreté, l’exploitation et la performance des ouvrages hydroélectriques. Leurs étanchéités, soumises à des contraintes mécaniques, hydrauliques et environnementales, doivent répondre à des exigences élevées de fiabilité et de durabilité.

Fort de son expertise, PXL SEALS accompagne depuis de nombreuses années les exploitants et mainteneurs en proposant des solutions d’étanchéité innovantes et adaptées.  Parmi elles, notre mélange EPDM HydroRubber : une solution robuste et respectueuse de l’environnement spécialement développé pour la vantellerie et répondant à la DIN19704, norme de référence du secteur.

1.Répondre aux contraintes des vannes charpentées

Parmi les nombreuses étanchéités stratégiques du secteur de l’hydroélectricité, PXL SEALS fournit depuis de nombreuses années des solutions complètes destinées aux différents types de vannes charpentées : vannes segment, vannes levantes, vannes toit, vannes wagon, batardeaux et vannes clapets.

Quels sont les enjeux des étanchéités de vantellerie ?

Ces étanchéités souvent considérées comme « négligeables » car obtenues par extrusion, présentent en réalité un enjeu majeur.

• Pas toujours simples à remplacer selon le type de vannes, soumises aux intempéries, à la présence de corps solides abrasifs (sédiments, bois morts, pierres…), elles peuvent très facilement être endommagées. L’optimisation des propriétés mécaniques est donc un enjeu de taille pour les utilisateurs.


• Les zones de raccordement (collages) sont également des zones à fort enjeu puisque pouvant entrainer l’apparition de fuites, l’arrachement des joints…

  Pour toutes ces raisons, nous vous présentons ici les solutions et produits proposés par PXL SEALS afin de répondre au mieux à vos attentes.

2. Les profils destinés aux étanchéités de cadres de vannes

Afin de répondre aux besoins des utilisateurs, PXL SEALS propose une gamme dédiée d’étanchéités de vannes charpentées.

Nous disposons aujourd’hui d’un large choix de filières de profils, des plus standards (notes de musique, bandes plates, cornières…) aux plus spécifiques, mais également de toute sorte de profils spécifiquement développés pour nos clients. Nous sommes en capacité de fournir tous types de profils selon vos besoins.

Notes de musique (creuses, pleines) - Cornières, bandes plates - Profils spéciaux

Découvrez un panel des profils que nous proposons. Ces profils sont obtenus par procédé d’extrusion, tolérances de fabrication selon ISO3302-1-E2 (table de valeurs disponible sur demande).

Outillage pour fabrication de note de musique

3. Mélange EPDM HydroRubber

En termes de matériaux, nous avons la capacité de proposer un large choix de matériaux en cas de besoins spécifiques. Cependant, compte tenu des contraintes principales de ces étanchéités, nous proposons majoritairement notre mélange d’EPDM HydroRubber, spécialement mis au point pour ces applications et validé par de nombreux essais.

Le mélange à notamment été testé en laboratoire afin de valider sa compatibilité avec la DIN19704, norme faisant office de référence dans le secteur des étanchéités de vannes charpentées.

Ci-après une synthèse des valeurs obtenues pour notre mélange.

Avantages de PXL HydroRubber :

• Répond au cahier des charges des principaux acteurs de l’hydroélectricité (DIN19704),


• Offre une durée de vie exceptionnelle dans l’eau et en extérieur (bonne résistance à l’ozone),


• Présente un impact environnemental limité (respect du milieu aquatique, pas de dégagement toxique) a contrario des Polychloroprène utilisés dans le passé et qui en tant que composés chlorés ont un impact environnemental non négligeable.


• Excellente résistance à la rupture et au déchirement.

4. Angles, cadres et procédés de raccordement

En complément de la fourniture des profils en longueur, PXL SEALS propose également la réalisation de blocs d’angles et de cadres finis ou semi-finis.

• Moulage de blocs d’angle : L’utilisation de blocs d’angles moulés, lorsqu’elle est possible, permet d’éviter la réalisation de collages à froid à 45° dans les angles, zones ayant tendance à être sollicitées avec risque important de rupture des collages.

  Il n’est de plus pas toujours simple de réaliser ces collages, notamment pour les profils un peu spécifiques, les angles sur le champ, les angles note de musique simple raccordés avec de la note de musique double.

  Ces blocs peuvent être livrés en compléments des produits extrudés en longueur, afin que vous puissiez réaliser sur site des collages dans des zones rectilignes, beaucoup plus simples à réaliser et plus fiables à l’utilisation.

  Nous disposons à ce jour d’un large panel de blocs existants et pouvons également en réaliser de nouveaux pour tout besoin spécifique.

Quelques exemples de blocs d’angles

• Demi-cadres ou cadres complets : véritables solutions « clé en main », ces options facilitent le montage, réduisent le nombre de collages à réaliser sur site (souvent dans des conditions difficiles) et garantissent une meilleure fiabilité des jonctions.

  Nous pouvons livrer différentes typologies de cadres selon vos besoins, le type de profils et de vanne. La livraison de demi-cadres avec des surlongueurs à ajuster sur site est celle que nous recommandons, car elle vous permettra de vous adapter exactement à la réalité de la vanne, parfois différente de la théorie visible sur les plans.


• Un maximum de jonctions sont réalisées chez PXL par collage à froid ou par jonction à chaud (HLB) selon les cas (zone des jonctions, outillages ou non, type de profils, conception du cadre…)

Lors de la réalisation de nos cadres, nous pouvons être amenés à retenir notre procédé de jonction à chaud par ajout de matière (HLB) : dans les cas stratégiques, PXL SEALS privilégie le procédé HLB « Hot Layer Bound », mis au point par son bureau d’études, qui ne nécessite pas de colle et qui offrira de bien meilleurs résultats qu’un collage à la colle cyanoacrylate.

Il est possible de réaliser la jonction directement dans l’angle à 45° (en remplacement d’un collage à froid) : on vient alors jonctionner à l’aide d’un moule les profils extrudé. Ou alors les jonctions sont réalisées entre les angles moulés et les longueurs de profils extrudés.

Selon la typologie des profils, la forme du cadre, l’une ou l’autre des solutions peut être à privilégier et notre Bureau d’études orientera sa proposition en fonction des possibilités.

Les cadres sont réalisés à partir de profilés de la gamme PROSEAL généralement obtenus par procédé extrusion.

PXL SEALS dispose d’un large stock de références standards, mais peut également concevoir des profilés de dimensions spécifiques.

4 - Expertises et remplacement de cadres complets sur le site du client

Au-delà de la fourniture de profilés, cadres finis ou semi-finis, PXL SEALS peut également intervenir sur site pour réaliser l’adaptation de l’étanchéité aux équipements ainsi que les collages (dans ce cas nous ne sommes en mesure de ne réaliser que des collages à froid).

• Expertise et adaptation des solutions en fonction de la technologie et de la conception initiale de la vanne,

  Lorsqu’il s’agit de remplacer une étanchéité de vanne charpentée, il est nécessaire de s’adapter au terrain, à la technologie et à la conception initiale de la vanne.  Afin de définir la meilleure solution, il est parfois utile de se rendre sur site et de contrôler les zones potentielles de fragilité et de risques de fuites.


• Mise en place et réglage des étanchéités de cadres de vannes

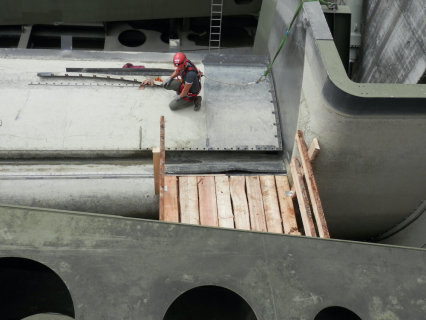

  Les équipes PXL SEALS peuvent vous assister dans la mise en place de vos cadres de vannes sur site lorsque cela le nécessite. Mise à longueur, collage et perçages des trous. Voir possibilités selon le type d’installation et nos disponibilités.


• Ajustement ou façonnage des pièces

  Il est parfois nécessaire de « façonner » les pièces pour les adapter à la structure, ceci ne pouvant pas être réalisé directement sur la pièce fabriquée. Des surépaisseurs peuvent alors être appliquées sur la pièce en question pour permettre ces ajustements.

En choisissant PXL SEALS et sa gamme HydroRubber, les exploitants s’assurent d’une solution éprouvée, respectueuse de l’environnement et durable face aux contraintes les plus sévères des vannes charpentées.

Avec son savoir-faire en conception, fabrication et interventions sur site, PXL SEALS offre bien plus qu’une étanchéité : une réponse complète, fiable et clé en main et donc une véritable assurance de performance et de pérennité.

Choisir les solutions d’étanchéité de vannes PXL SEALS, c’est opter pour la sécurité, la fiabilité et un gain de temps grâce à un montage simplifié et une réduction des risques de fuite.

Contactez-nous pour plus d'informations sur les étanchéités de cadres de vannes.
