Joints de pales de turbines Kaplan et Bulbe

Forte de plus de 30 ans d’expérience dans le domaine de l’hydroélectricité, PXL SEALS a développé des solutions d’étanchéité adaptées aux pales de turbines Kaplan verticales comme horizontales (groupes Bulbe).

1.Spécificité de l’étanchéité de pales

Sur les turbines Kaplan, les étanchéités de pales sont soumises à des mouvements de rotation alternatifs plus ou moins fréquents selon les modes d’utilisation de la machine.

Ces zones critiques nécessitent des systèmes de joints capables d’assurer une parfaite étanchéité tout en conservant leur flexibilité et leur résistance dans le temps.

Une défaillance à ce niveau peut provoquer un arrêt immédiat de la production d’électricité.

Les étanchéités de pales PXL SEALS garantissent la sécurité des opérations et contribuent à prolonger significativement la durée de vie des équipements.

2. Solutions d’étanchéité disponibles


Une expertise unique et un procédé exclusif pour vos étanchéités de pales

Les solutions d’étanchéité de PXL SEALS sont monoblocs, entièrement moulées et présentent des caractéristiques mécaniques régulières et uniformes ainsi que des variations dimensionnelles resserrées sur toute la circonférence des joints.

Le système est conçu de manière à pouvoir être installé aussi bien en première monte (OEM) qu’en maintenance (MRO), le plus souvent sans retouche ni reprise des logements.

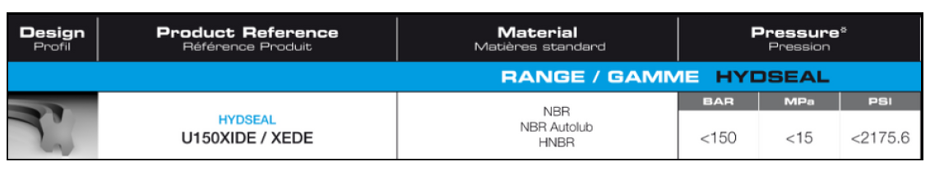

Le joint de pale standard U150-XI DE


Joint U150-XI DE double effet à 4 lèvres monté avec une ou plusieurs bagues de compensation.

Développés pour répondre à des contraintes de plus en plus sévères en termes de conditions de fonctionnement et notamment de variation de section, ces joints Hydro sont autant adaptés à la première monte sur des turbines neuves que sur des turbines réhabilitées.

Double effet monobloc, ce joint est plus facile à monter et s’adapte à de nombreuses dimensions de logements. Il possède également une très grande stabilité dans le logement. Il s’accompagne généralement de bagues de compensation.

3. Points forts de la solution d’étanchéité PXL SEALS

a. Une  solution qui prolonge la durée de vie de vos turbines Kaplan

La solution d’étanchéité développée par PXL SEALS repose sur une approche complète et éprouvée depuis de nombreuses années, combinaison de :

• Un ensemble de joints et de bagues de compensation permettant un réglage optimal de la position du joint dans son logement,

• Un procédé exclusif de moulage sur site MD WAY®,

• Du savoir-faire reconnu de nos équipes d’intervention.

Cette combinaison unique garantit une parfaite adaptation à chaque configuration de turbine, tout en optimisant la fiabilité et la longévité des systèmes d’étanchéité.

=> lire l’article Prolongez la durée de vie de vos turbines Kaplan avec l'étanchéité de pales PXL SEALS

b. Une étanchéité spécifiquement conçue pour les pales Kaplan

Spécialement développée pour répondre aux contraintes des pales, cette étanchéité assure un fonctionnement à double effet, garantissant l’étanchéité dans les deux sens — huile/eau et eau/huile.
Grâce à une technique brevetée de moulage sur site, le remplacement ou la maintenance des joints sont facilités en cas d’avarie.

Les avantages clés :

• Joint monobloc unique
• Montage simple et rapide
• Excellent positionnement dans le logement
• Préservation de l’état du logement dans la durée
• Moulable sur site avec notre solution MD WAY®

4. Informations complémentaires

Téléchargez la fiche technique U150XIDE/XEDE
