Blocs d’angles ou cadres pour vannes charpentées : quelle option choisir ?

28/05/2026 - posté dans HYDRO

Pour les vannes charpentées, pour compléter l’offre de profilés disponibles au mètre, nous réalisons des blocs d’angles et cadres finis ou semi-finis. Les blocs d’angles sont moulés dans notre atelier à Valserhône dans l’Ain.

1. Principe des cadres de vannes

Pourquoi proposer des blocs d’angle et cadres de vannes ?

Un cadre de vanne n’est pas un simple profilé : il s’agit d’un ensemble confectionné à partir d’éléments de formes et de longueurs différentes selon le besoin.

Chez PXL SEALS, nous connaissons les contraintes de fonctionnement et de tenue de ces cadres. Les aboutages nécessaires pour leur réalisation demandent un savoir-faire acquis au fil des 30 années d’expérience.

La valeur ajoutée des cadres de vannes PXL SEALS réside dans la pertinence des choix :

Le nombre d’aboutages

La localisation des aboutages

Le type et la qualité des aboutages

Deux types de jonctions possibles

Afin de répondre aux besoins des exploitants de centrales hydroélectriques, barrages, écluses, nous proposons soit des angles moulés, soit des demi-cadres ou cadres complets.

Profils extrudés avec angle livrés séparément

L’utilisation de blocs d’angles moulés, lorsqu’elle est possible, permet d’éviter la réalisation de collages à froid à 45° dans les angles, zones ayant tendance à être sollicitées avec risque important de rupture des collages.

Deux types de joints sont fabriqués : les profils extrudés et un bloc d’angle. Les deux sont ensuite collés pour former un cadre.

Ces blocs peuvent être livrés en compléments des produits extrudés en longueur, afin que vous puissiez réaliser sur site des collages dans des zones rectilignes, beaucoup plus simples à réaliser et plus fiables à l’utilisation.

Nous disposons à ce jour d’un large panel de blocs existants et pouvons également en réaliser de nouveaux pour tout besoin spécifique.

Exemples de blocs d’angles

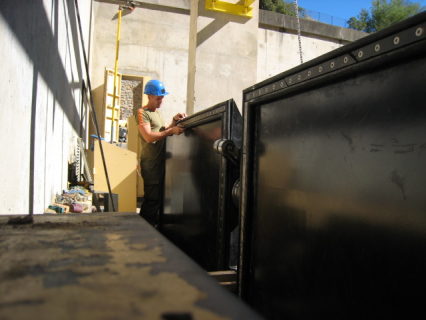

Demi-cadres ou cadres réalisés par nos soins

Pour une solution encore plus fiable, nous proposons des demi-cadres ou cadres complets.

Nos assemblages sont réalisés en atelier à l’aide de notre procédé HLB d’aboutage à chaud par ajout de matière.

Véritables solutions « clé en main », ces cadres de vannes charpentées :

- Facilitent le montage,

- Réduisent le nombre de collages à réaliser sur site (souvent dans des conditions difficiles)

- Garantissent une meilleure fiabilité des jonctions.

Nous pouvons livrer différentes typologies de cadres selon vos besoins, le type de profil et de vanne.

La livraison de demi-cadres avec des sur-longueurs à ajuster sur site est celle que nous recommandons ; elle vous permettra de vous adapter exactement à la réalité de la vanne, parfois différente de la théorie visible sur les plans.

Selon la typologie des profils, la forme du cadre, l’une ou l’autre des solutions peut être à privilégier et notre bureau d’études orientera sa proposition en fonction des possibilités.

Les cadres sont réalisés à partir de profilés obtenus par procédé d’extrusion.

PXL SEALS dispose d’un large stock de références standards, mais peut également concevoir des profilés de dimensions spécifiques.

En fonction du cas d’application, le choix entre les 2 solutions sera décidé par le client en concertation avec le bureau d’études de PXL SEALS :

- Profil extrudé avec angle moulé vendus séparément ou

- Demi-cadres/ cadres complets prêt à être utilisé sur site.

2. Angles de vannes standard

Voici quelques exemples de cadres de vannes standard proposés :

Angle à plat - boudin sur le champ Angle à plat - boudin à l’intérieur

Angle sur le côté et boudin sur le champ Angle sur le côté et boudin à l’intérieur

Ces profils sont également disponibles pour d’autres profils de joints (c’est-à-dire ?).

3. Angles de vannes sur mesure / spécifiques

En fonction des besoins, nous réalisons pour nos clients des cadres de vannes spécifiques, adaptés à tous les types de profils utilisés dans les vannes charpentées.

Angle plat – double boudin Angle plat – double / simple boudin

Angle plat double queue Angle arrondi avec boudin extérieur

Pour la réalisation de vos cadres de vannes charpentées, PXL SEALS propose deux technologies qui font la différence par rapport aux solutions d’étanchéité du marché, éprouvées depuis plus de 30 ans auprès des exploitants hydro : les profils extrudés avec angles moulés et demi-cadres ou cadres réalisés par nos soins.

Notre bureau d’études vous accompagne dans le choix de la meilleure solution pour optimiser l’étanchéité de la vanne.

Toutes deux utilisent le matériau Hydrorubber, un mélange EPDM 70 spécialement conçu pour la vantellerie, conforme à la norme DIN19704.

Vous avez un projet d’étanchéité de vanne charpentée ? Discutons ensemble de vos besoins
