Eckblöcke oder Rahmen für Stahlwasserbau: Welche Option soll man wählen?

11/06/2026 - posté dans Hydro

Für den Stahlwasserbau fertigen wir zur Ergänzung unseres Angebots an meterweise erhältlichen Profilen fertige oder halbfertige Eckblöcke und Rahmen. Die Eckblöcke werden in unserer Werkstatt in Valserhône im Departement Ain gegossen.

1. Funktionsprinzip von Ventilrahmen

Warum bieten wir Eckblöcke und Ventilrahmen an??

Ein Ventilrahmen ist nicht einfach nur ein Profil: Es handelt sich um eine Baugruppe, die je nach Bedarf aus Elementen unterschiedlicher Form und Länge zusammengesetzt wird.

Wir bei PXL SEALS kennen die Anforderungen an die Funktionsweise und die Haltbarkeit dieser Rahmen. Die für ihre Herstellung erforderlichen Verbindungen erfordern ein Know-how, das wir im Laufe von 30 Jahren Erfahrung erworben haben.

Der Mehrwert der Ventilrahmen von PXL SEALS liegt in der richtigen Auswahl:

Die Anzahl der Verbindungen

Die Positionierung der Verbindungen

Die Art und Qualität der Verbindungen

Zwei mögliche Verbindungsarten?

Um den Anforderungen von Betreibern von Wasserkraftwerken, Staudämmen und Schleusen gerecht zu werden, bieten wir entweder geformte Eckstücke oder Halbrahmen bzw. komplette Rahmen an.

- Extrudierte Profile mit separat gelieferten Eckstücken

Der Einsatz von geformten Eckstücken ermöglicht es, sofern möglich, Kaltverklebungen im 45°-Winkel in den Ecken zu vermeiden – Bereiche, die stark beansprucht werden und ein hohes Risiko für das Versagen der Verklebungen bergen.

Es werden zwei Arten von Verbindungsstücken hergestellt: extrudierte Profile und ein Eckstück. Beide werden anschließend zu einem Rahmen verklebt.

Diese Blöcke können als Ergänzung zu den in Längen extrudierten Produkten geliefert werden, damit Sie vor Ort Verklebungen in geraden Bereichen vornehmen können, die wesentlich einfacher auszuführen und im Einsatz zuverlässiger sind.

Wir verfügen derzeit über eine große Auswahl an vorhandenen Blöcken und können bei Bedarf auch Neue für spezifische Anforderungen anfertigen.

Beispiele für Eckblöcke

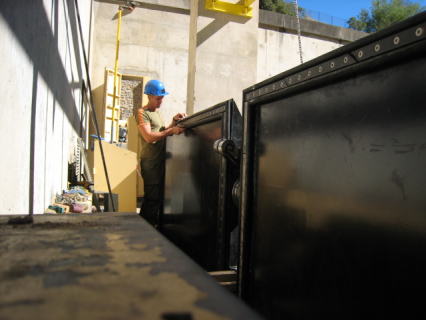

- Von uns gefertigte Halbrahmen oder Vollrahmen ?

Für eine noch zuverlässigere Lösung bieten wir Halbrahmen oder Vollrahmen an. Unsere Verbindungen werden in der Werkstatt mithilfe unseres HLB-Verfahrens – einer Heißkeilzinkenverbindung mit Materialzugabe – hergestellt.

Als echte „schlüsselfertige“ Lösungen bieten diese Rahmen für Holzschieber:

eine vereinfachte Montage,

eine Reduzierung der vor Ort durchzuführenden Verleimungen (oft unter schwierigen Bedingungen)

sowie eine höhere Zuverlässigkeit der Verbindungen.

Wir können je nach Ihren Anforderungen, dem Profiltyp und dem Schiebertyp verschiedene Rahmenausführungen liefern.

Wir empfehlen die Lieferung von Halbrahmen mit Überlängen, die vor Ort angepasst werden können; so können Sie sich genau an die tatsächlichen Gegebenheiten des Schiebers anpassen, die sich manchmal von der in den Zeichnungen dargestellten Theorie unterscheiden.

Je nach Art der Profile und der Form des Rahmens kann die eine oder andere Lösung vorzuziehen sein, und unser Konstruktionsbüro wird seinen Vorschlag entsprechend den Möglichkeiten ausrichten.

Die Rahmen werden aus extrudierten Profilen gefertigt.

PXL SEALS verfügt über einen großen Lagerbestand an Standardartikeln, kann aber auch Profile mit spezifischen Abmessungen entwerfen.

Je nach Anwendungsfall entscheidet der Kunde in Absprache mit der Konstruktionsabteilung von PXL SEALS zwischen den beiden Lösungen:

Extrudiertes Profil mit geformtem Winkel, separat erhältlich, oder

Halbrahmen/komplette Rahmen, einsatzbereit für die Montage vor Ort.

2. Standard-Ventilwinkel

Hier einige Beispiele für angebotene Standard-Ventilrahmen:

Flacher Winkel – Außenwulst Flacher Winkel – Innenwulst

Eckprofil – Außenwulst Eckprofil – Innenwulst innen

Diese Profile sind auch für andere Dichtungsprofile erhältlich.

3. Maßgefertigte / spezielle Ventilwinkel

Je nach Bedarf fertigen wir für unsere Kunden spezielle Ventilrahmen an, die auf alle in Stahlventilen verwendeten Profilarten abgestimmt sind.

Flachwinkel – doppelte Sicke Flachwinkel – doppelte / einfache Sicke

Flacher Doppelwinkel Abgerundeter Winkel mit Außenwulst

Für die Fertigung Ihrer Rahmen für Holzschleusen bietet PXL SEALS zwei Lösungen an, die sich von den marktüblichen Dichtungslösungen abheben und sich seit über 30 Jahren bei Wasserkraftbetreibern bewährt haben: extrudierte Profile mit geformten Winkeln und Halbrahmen oder von uns gefertigte Rahmen.

Beide Lösungen verwenden das Material Hydrorubber, eine speziell für Schleusentore entwickelte EPDM-70-Mischung, die der Norm DIN 19704 entspricht.

Unser Konstruktionsbüro unterstützt Sie bei der Auswahl der besten Lösung zur Optimierung der Schleusentorabdichtung.

Haben Sie ein Projekt zur Abdichtung von Stahlschiebern? Lassen Sie uns gemeinsam Ihre Anforderungen besprechen
