Absperrklappen oder Drosselklappen

Absperrklappen oder Linsenventile sind Regelorgane, mit denen die Durchströmung einer Leitung oder einer Anlage gesteuert werden kann. Sie kommen in vielen Industriezweigen zum Einsatz, insbesondere in Wasserkraftwerken, wo sie den Wasserdurchfluss von den Druckrohrleitungen zu den Turbinen (Kaplan, Francis) steuern, aber auch die Wasserableitung (Niveauregulierung, Entleerung) regeln.

Sie erfordern zuverlässige Dichtungssysteme, um ihre einwandfreie Funktion und die Sicherheit der Anlage zu gewährleisten.

Die wichtigsten Dichtungstypen, die in Absperrklappen verwendet werden, sind:

Linsendichtungen, die für die Umfangsdichtung sorgen,
Zapfendichtungen, die die Abdichtung der Klappenachse gewährleisten.
In bestimmten Fällen auch die Dichtung an der Verbindungsstelle zwischen Klappengehäuse und Rohrleitung

Sehen wir uns an, welche Anforderungen an die Dichtungen von Absperrklappen gestellt werden und welche verschiedenen Dichtungstypen es gibt.

1. Besonderheiten/Anforderungen an die Dichtungen von Absperrklappen

PXL SEALS entwickelt und fertigt Linsendichtungen und Zapfendichtungen für Absperrklappen, sowohl in Standardausführung als auch in Sonderanfertigung, um den spezifischen Anforderungen der jeweiligen Absperrklappe gerecht zu werden (Konstruktion, Einsatzbedingungen, Abmessungen…). Jede Absperrklappe ist anders und erfordert eine spezifische Analyse.

Umfassende Betreuung, vom Entwurf bis zur Inbetriebnahme.

PXL SEALS übernimmt den gesamten Lebenszyklus der Dichtungen für Absperrklappen, von der technischen Planung bis zur Inbetriebnahme der Anlage:

1. Planung und Begutachtung: Analyse der bestehenden Lösung vor Ort und im Konstruktionsbüro.

2. Technische Empfehlung: Lieferung eines technischen Dossiers mit der Analyse der bestehenden Anlage und den Empfehlungen, 2D- und 3D-Zeichnungen sowie Zeichnungen der nachzuarbeitenden Teile mit Maßen und Bearbeitungstoleranzen.

3. Herstellung des Dichtungssystems: Herstellung der Formen (falls erforderlich) oder Fertigung der Dichtungen unter Verwendung bestehender Werkzeuge.

4. Unterstützung bei der Montage: Mitwirkung bei der Trockenmontage in der Werkstatt des Kunden, Einstellung und Kontrolle der Dichtung, um einen gleichmäßigen Kontakt über den gesamten Umfang des Ventilkörpers und eine perfekte Abdichtung zu gewährleisten.

In bestimmten Fällen ist je nach Art der Abdichtung und der Verbindung zwischen den verschiedenen Elementen eine Anpassung der Dichtung erforderlich.

In bestimmten Fällen ist je nach Art der Abdichtung und der Verbindung zwischen den verschiedenen Elementen eine Anpassung der Dichtung erforderlich, um den Gegebenheiten des Ventils und besonderen Verformungen Rechnung zu tragen.

PXL SEALS kann bei den Betreibern tätig werden, um eine vorhandene Linsendichtung ganz oder teilweise zu ersetzen.

Die in der Werkstatt vorgenommene Einstellung der Dichtung muss zwingend abgeschlossen werden, sobald das Ventil in die Rohrleitung eingebaut ist.

Dank seines einzigartigen Know-hows bietet PXL SEALS maßgeschneiderte Lösungen, vom Formen bis zur Unterstützung bei der Montage vor Ort.

Sehen wir uns nun die angebotenen Dichtungslösungen für Linsen und Zapfen an:

Absperrklappe mit zentrierten Zapfen und Ringdichtung (einteilige Konstruktion zwischen Linsen- und Zapfenteil)

2.Ventiltypen

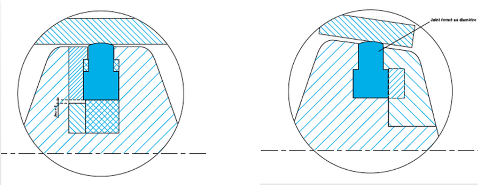

Es gibt zwei Fälle: zentrierte oder dezentrierte Linsen. Zwischen diesen beiden Fällen unterscheidet sich die Dichtungsstruktur erheblich.

a. Fall von dezentrierten Dichtungsringen

Bei Absperrklappen mit dezentrierten Drehzapfen wird die Dichtungsleistung des Dichtungsrings durch die Drehzapfen nicht beeinträchtigt, sodass dieser einteilig ausgeführt werden kann. PXL SEALS entwickelt und fertigt daher einteilige Dichtungsringe, die in seinen Produktionsstätten in Valserhône nahtlos gegossen werden.

Diese Technologie garantiert eine optimale und gleichmäßige Dichtheit, selbst bei sehr großen Durchmessern.

Die Vorteile:

Herstellung der vollständig geformten Dichtung, ohne Kleben oder Verbindungsstellen,
Keine Größenbeschränkung (wir haben für diese Art von Anlagen Dichtungen mit einem Durchmesser von über 7 m hergestellt)

b. Fall von zentrierten Linsen

Bei Absperrklappen mit zentrierten Zapfen bieten wir eine hochwertige, als Meterware gelieferte Formdichtung an.

In diesem Fall sind aufgrund der Komplexität der Verbindung zwischen dem Linsendichtungsteil und dem Zapfendichtungsteil zwangsläufig Anpassungen und Bearbeitungen direkt an der Klappe erforderlich, sobald die Dichtungen installiert sind. Angesichts der Präzision, die diese Arbeiten erfordern, empfehlen wir Ihnen, erfahrene Techniker oder unsere Teams mit der Durchführung dieser Arbeiten zu beauftragen.

3. Linsendichtungen für Absperrklappen

Standard-Linsendichtungen

Auszüge aus einer Simulation einer Linsendichtung

Weitere verwendete Linsendichtungen

Das im vorigen Abschnitt beschriebene Profil ist zwar das am häufigsten anzutreffende, aber natürlich nicht die einzige existierende Linsendichtung. Je nach ursprünglicher Konstruktion der Ventile oder zur Lösung besonderer Funktionsprobleme gibt es eine Vielzahl von Dichtungsprofilen, weshalb wir über ein breites Spektrum an Werkzeugen verfügen.

Vom Formen bis zur Verpackung wird jeder Schritt unter strenger Kontrolle durchgeführt:

Qualitätskontrolle in jeder Produktionsphase,
Maßgeschneiderte Verpackung, um die Unversehrtheit der Dichtung bis zur Auslieferung zu gewährleisten,
Umfassende technische Betreuung.

4. Dichtungen für Drehzapfen von Absperrklappen

Für die Abdichtung von Drehzapfen bietet PXL SEALS eine breite Palette an Lösungen an, die auf die Betriebsbedingungen und die spezifische Konstruktion jeder Absperrklappe zugeschnitten sind. Die Abdichtung besteht meist aus einer Kombination mehrerer Dichtungen: statische Dichtungen, die die Abdichtung zwischen den Bronzebuchsen und dem Ventilkörper gewährleisten, dynamische Dichtungen zwischen Bronzebuchse und Zapfen, aber auch und vor allem Dichtungen, die die Verbindung zwischen Bronzebuchsen und Linsendichtung herstellen, die ebenfalls als dynamisch gelten.

Während die statischen Dichtungen hauptsächlich aus O-Ringen oder D-Profilen bestehen, können die dynamischen Dichtungen je nach Ventilausführung mit einer Vielzahl unterschiedlicher Lösungen realisiert werden: U-Dichtungen, Chevron-Dichtungen, Verbunddichtungen, Elastomerringe, Flachbänder, Unterlegscheiben.

Auch bei den Werkstoffen ist je nach Dichtungstyp und Einsatzbedingungen eine große Vielfalt möglich:

U-Dichtungen: NBR, HNBR, PU…
Verbunddichtungen: Kombinationen aus leistungsstarken Materialien wie Polyurethan (PU), PTFE oder Polyethylen (PE) mit NBR und HNBR.
Chevron-Dichtungen: aus textilverstärktem NBR oder Polyurethan.

5. JB182 flange gaskets

Die Flanschdichtungen für Absperrklappen werden zwischen dem Ventilkörper und der Rohrleitung montiert. Während diese Abdichtung manchmal durch einfache O-Ringe gewährleistet wird, kommt in bestimmten Fällen das speziell von PXL SEALS entwickelte Dichtungsprofil JB182 zum Einsatz.

Dieses Profil wurde entwickelt, um die alten Dichtungen aus gepresstem Blei zu ersetzen.

Es besteht aus zwei separaten Teilen, die eine einfache Montage ermöglichen und gleichzeitig die wesentlichen Funktionen dieser Dichtung gewährleisten:

Die Steifigkeit wird durch den inneren Teil gewährleistet
Die äußere Elastomerhülle sorgt für die Dichtheit und verleiht dem System zudem Flexibilität und Verformungsfähigkeit

Dieses neue Profil, das an mehreren Standorten im Einsatz ist, beweist seine Zuverlässigkeit und erleichtert die Montage erheblich, während gleichzeitig auf Blei verzichtet wird, das heute für diese Art von Funktion nicht mehr verwendet werden darf.
