Absperrklappen oder Drosselklappen sind Regelorgane, mit denen die Versorgung einer Leitung oder einer Anlage gesteuert werden kann. Sie kommen in vielen Industriezweigen zum Einsatz, insbesondere in Wasserkraftwerken, wo sie den Wasserdurchfluss von den Druckrohrleitungen zu den Turbinen (Kaplan, Francis) steuern, aber auch die Wasserableitung (Füllstandsregelung, Entleerung) regeln.

Sie erfordern zuverlässige Dichtungssysteme, um ihre ordnungsgemäße Funktion und die Sicherheit der Anlage zu gewährleisten.

Die wichtigsten Arten von Dichtungen, die in Absperrklappen verwendet werden, sind:

• Linsendichtungen, die die Umfangsdichtung gewährleisten,


• Zapfendichtungen, die die Dichtung der Ventilachse gewährleisten.

  In einigen Fällen auch die Verbindungsdichtung zwischen Ventilkörper und Rohrleitung.

Entdecken wir, welche Anforderungen an die Dichtungen von Absperrklappen gestellt werden und welche verschiedenen Arten von Dichtungen angeboten werden.

1. Besonderheiten/Anforderungen an die Dichtungen von Absperrklappen

Umfassende Betreuung vom Entwurf bis zur Inbetriebnahme.

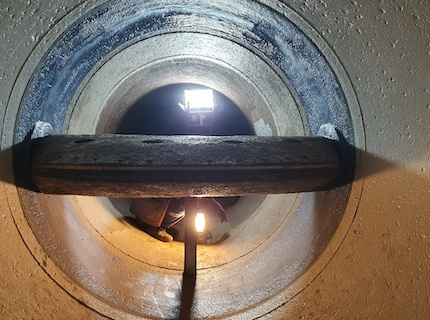

Absperrklappe mit zentrierten Zapfen und Brückendichtung (einteiliges Bauteil zwischen Linsen- und Zapfenteil)

2. Ventiltypen

Es gibt zwei Fälle: zentrierte oder dezentrierte Linsen. Zwischen diesen beiden Fällen unterscheidet sich die Struktur der Dichtung erheblich.

Absperrklappe mit zentriertem Drehzapfen / Absperrklappe mit versetztem Drehzapfen

a. Fall von dezentrierten Linsen

Bei Absperrklappen mit dezentrierten Zapfen wird die Dichtigkeit der Linse durch die Zapfen nicht beeinträchtigt und kann daher einteilig sein. PXL SEALS entwickelt und fertigt daher einteilige Linsendichtungen, die in seinen Produktionsstätten in Valserhône ohne Verbindungsstellen gegossen werden.

Diese Technologie garantiert eine optimale und homogene Dichtigkeit, selbst bei sehr großen Durchmessern.

Die Vorteile:

• Herstellung der vollständig geformten Dichtung ohne Kleben oder Verbindungsstellen,


• Keine Größenbeschränkungen (wir haben Dichtungen mit einem Durchmesser von mehr als 7 m für diese Art von Anlagen hergestellt)

b. Fall von zentrierten Linsen

Bei einer Absperrklappe mit zentrierten Zapfen bieten wir eine hochwertige, in der gewünschten Länge gelieferte Dichtung an.

In diesem Fall sind aufgrund der Komplexität der Verbindung zwischen dem Linsen- und dem Zapfendichtungsteil nach dem Einbau der Dichtungen unbedingt Anpassungen und Formgebungen direkt an der Klappe vorzunehmen. Angesichts der Feinheit dieser Arbeiten empfehlen wir Ihnen, erfahrene Techniker oder unsere Teams mit der Durchführung dieser Arbeiten zu beauftragen.

3. Linsenabdichtungen für Absperrklappen

•


  Standard-Linsenabdichtungen




Joint de lentille standard PXL SEAL





Auszug aus der Simulation einer Linsenabdichtung

• Andere verwendete Linsenabdichtungen

Das im vorherigen Abschnitt beschriebene Profil ist zwar das am häufigsten vorkommende, aber natürlich nicht das einzige vorhandene Linsenprofil. Je nach ursprünglicher Konstruktion der Ventile oder um besonderen Funktionsanforderungen gerecht zu werden, gibt es eine Vielzahl von Dichtungsprofilen, weshalb wir über eine breite Palette an Werkzeugen verfügen.

Vom Gießen bis zur Verpackung wird jeder Schritt unter strenger Kontrolle durchgeführt:

• Qualitätskontrolle in jeder Produktionsphase,


• Maßgeschneiderte Verpackung, um die Unversehrtheit der Dichtung bis zur Auslieferung zu gewährleisten,


• Umfassende technische Unterstützung.



3.Dichtungen für Drosselklappen-Drehzapfen

Für die Abdichtung von Drehzapfen bietet PXL SEALS eine breite Palette an Lösungen, die auf die Betriebsbedingungen und die spezifische Konstruktion jeder Klappe abgestimmt sind. Die Abdichtung besteht meist aus einer Kombination mehrerer Dichtungen: statische Dichtungen zwischen den Bronzebuchsen und dem Ventilkörper, dynamische Dichtungen zwischen Bronzebuchsen und Zapfen, aber auch und vor allem Dichtungen zwischen Bronzebuchsen und Linsendichtung, die ebenfalls als dynamisch gelten.

Während statische Dichtungen hauptsächlich aus O-Ringen oder D-Profilen bestehen, können dynamische Dichtungen je nach Ventilkonstruktion mit einer Vielzahl unterschiedlicher Lösungen realisiert werden: U-Dichtungen, Chevrons, Verbunddichtungen, Elastomerringe, Flachbänder, Unterlegscheiben.

Auch hier ist je nach Dichtungstyp und Einsatzbedingungen eine große Materialvielfalt möglich:

• U-Dichtungen: NBR, HNBR, PU...


• Verbunddichtungen: Kombinationen aus leistungsstarken Materialien wie Polyurethan (PU), PTFE oder Polyethylen (PE) mit NBR und HNBR.


• Chevrondichtungen: aus NBR-Textil oder Polyurethan

4.Flanschdichtungen JB182

Die Dichtungen für Drosselklappenflansche werden zwischen dem Ventilkörper und der Rohrleitung montiert. Diese Dichtungen bestehen manchmal aus einfachen O-Ringen, in bestimmten Fällen jedoch aus dem speziell von PXL SEALS entwickelten Dichtungsprofil JB182.

Dieses Profil wurde entwickelt, um die alten Dichtungen aus mattiertem Blei zu ersetzen.

Es besteht aus zwei separaten Teilen, die eine einfache Montage ermöglichen und gleichzeitig die wesentlichen Funktionen dieser Dichtung gewährleisten:

• Die Steifigkeit wird durch den inneren Teil gewährleistet.


• Die äußere Elastomerhülle sorgt für die Dichtigkeit und verleiht dem System außerdem Flexibilität und Verformbarkeit.

Dieses neue Profil, das an mehreren Standorten eingesetzt wird, hat seine Zuverlässigkeit unter Beweis gestellt und erleichtert die Montage erheblich, während gleichzeitig auf Blei verzichtet werden kann, das heute für diese Art von Funktion nicht mehr verwendet werden darf.

Lesen Sie den Artikel JB182-Profil für die Flanschdichtung von Absperrklappen.

Für alle Anfragen zu Konstruktion, Austausch oder Wartung können Sie sich jederzeit an uns wenden.
