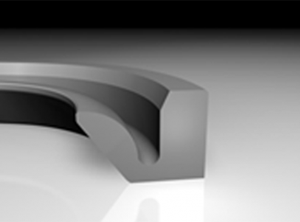

Présentation joint Jumbo pour les grands roulements

15/06/2017 - posté dans HYDRO

Depuis plus de 20 ans, PXL Seals se présente comme l’un des fournisseurs majeurs de solutions d’étanchéités à forts enjeux principalement destinées aux applications hydroélectriques. Cependant, la plage de compétences de la société ne se limite pas aux applications hydroélectriques. En effet, PXL Seals s’est également engagé depuis de nombreuses années au développement d’étanchéités qualifiées de « stratégiques », destinées à de nombreux secteurs et notamment ceux de l’offshore et des « grands roulements ».



Cet article va s’intéresser plus particulièrement au secteur des « grands roulements » et au profil d’étanchéité développé à cet effet. Lorsque l’on parle de grands roulements, il faut comprendre que cela concerne des équipements variés tels que les éoliennes, les hydroliennes ou encore les équipements destinés au percement d’infrastructures de type tunnels (tunneliers). Ces applications particulièrement différentes, offrent cependant des conditions de fonctionnement relativement proches. D’une part l’adaptabilité à des mouvements de rotations lents et discontinus ; d’autre part la recherche d’une étanchéité basse pression (généralement inférieure à 5 bars). Concernant les paramètres divergents tels que la température de fonctionnement ou bien les fluides en contact, ceux-ci sont pris en considération lors du choix du matériau (principalement le Nitrile, le Nitrile Autolubrifié ou le Nitrile Hydrogéné).



Hormis les avantages de notre profil Jumbo en termes de réponse au cahier des charges, notre processus de fabrication nous offre la capacité de répondre à toutes les gammes dimensionnelles, des plus faibles aux plus importantes. Dans le secteur évoqué des « grands roulements », ce sont bien entendu les grandes dimensions qui sont recherchées, avec des composants pouvant atteindre plusieurs mètres de diamètres, ce qui est parfaitement réalisable par le processus mis en œuvre chez PXL Seals.



En termes de types de montage, différentes options sont envisageables selon la conception mécanique du roulement, et là encore le profil développé par PXL Seals permet de répondre à plusieurs options, à savoir :



1. Etanchéité dans une seule direction :



1/ Montage d’un seul joint



profil-joint-jumbo-schema-1



2/ Montage de 2 joints en tandem



profil-joint-jumbo-schema-2







2. Etanchéité dans deux directions opposées :



profil-joint-jumbo-schema



Notons qu’afin d’assurer les maintenances, deux cas de figure peuvent être envisagés, notamment pour répondre aux problèmes d’usure de la portée de frottement :



1/ Utilisation d’une douille de frottement interchangeable



profil-joint-jumbo-schema



2/ Utilisation d’un « nouveau » profil de joint



profil-joint-jumbo-schema



L’ensemble des éléments techniques fournis dans le présent document sont le fruit des nombreux retours d’expérience dont nous disposons concernant le profil Jumbo depuis plusieurs années, complétés par des campagnes d’essais menées en collaboration avec nos principaux clients. Pour plus d’informations, vous pouvez consulter la fiche technique dont le lien se trouve ci-dessous, mais également nous contacter afin que nous puissions étudier précisément votre demande.







Pour télécharger la fiche technique cliquez ici.
