Avec plus de 30 ans d’expérience dans le secteur hydroélectrique, où l’étanchéité est un enjeu majeur, PXL SEALS a développé un savoir-faire reconnu dans la conception, la fabrication et l’installation de joints répondants à un large panel de conditions d’utilisation.

Parmi ceux-ci, les étanchéités rotatives occupent une place importante. Qu’il s’agisse d’étanchéités rotatives alternées, ou continues, à vitesse lente ou rapide, chacune de ces étanchéités nécessite une analyse précise afin de définir la solution la plus adaptée.

Depuis de très nombreuses années, cette expertise est mise au service des fabricants renommés de roulements et de couronnes d’orientation destinés à de nombreux secteurs industriels.

1. Présentation de la solution Jumbo pour grands roulements et couronnes d’orientation

Les joints PEROBAT JUMBO des couronnes d’orientation ou grands roulements sont conçus pour fonctionner sur des pistes en mouvement rotatif lent ou oscillant et doivent permettre de reprendre des excentrations ou variations de section, souvent importantes, liées au mouvement des pièces les unes par rapport aux autres.

En termes d’étanchéité, ces joints sont prévus pour fonctionner à basse, voire en l’absence de pression.

Pourquoi choisir nos solutions ?

• Joints de diamètre infini et sans jonction : Compte tenu de nos capacités de production et notamment de notre moulage secteur, nous sommes en capacité de produire des joints en élastomère, sans jonctions et avec des diamètres théoriquement infinis (nous produisons des joints de roulements de plus de 10 mètres de diamètre !)


• Joints adaptés aux besoins spécifiques des grands roulements et couronnes d’orientation : Nous sommes également capables de répondre à des besoins de tenue à l’excentration, adaptant le profil et la conception des joints au besoin réel.

  Chaque besoin, chaque projet présente sa ou ses spécificités : nous analysons vos cahiers des charges afin de répondre au mieux au besoin en tenant compte de l’ensemble des contraintes.


• Interventions sur site : Nous sommes de plus en mesure d’intervenir pour l’installation des joints sur vos sites si nécessaire : montage, collage ou moulage selon les cas de figure.

Dans cet article, découvrez les exemples de joints rotatifs pour couronnes d’orientation, joints d’arbres et de grands roulements conçus par PXL SEALS pour les différents secteurs :

1. Étanchéités pour l’énergie : étanchéités pour plateformes offshore, EMR, éolien…


2. Étanchéités pour le BTP et la construction : étanchéités de paliers, de tunneliers (TBM), engins de levage, grues, pelles…


3. Étanchéités pour le naval


4. Étanchéités pour l’industrie : joints pour l’automobile, l’agro-alimentaire, la chimie et les machines-outils

Exemple d’applications pour les différents marchés

1. Étanchéités pour l’énergie

Au-delà de son marché principal dans l'hydroélectricité, PXL SEALS met son savoir-faire au service des autres énergies — comme l’offshore, les EMR – Energies Marines Renouvelables et l'éolien — en développant des solutions innovantes pour l'étanchéité de leurs grands roulements.

En savoir plus sur les étanchéités pour l’hydroélectricité

•


  Étanchéités de roulements pour les plateformes offshore




Les solutions PXL SEALS sont utilisées depuis de très nombreuses années pour étancher les grands roulements des plateformes pétrolières offshore : nous fournissons notamment les étanchéités destinées aux SWIVEL pour navires FPSO (unité flottante de production, de stockage et de déchargement).

Nos produits de très grands diamètres sans jonctions permettent de garantir une étanchéité parfaite sans risque de rupture à la jonction au cours des années. Nos joints offrent une utilisation à très long terme idéale pour ce type d’application très statégiques.

Selon le type de roulement rencontré et ses caractéristiques d’utilisation (notamment la présence de jeux importants et d’excentration en utilisation), il peut être nécessaire de s’orienter vers différents profils.

Ci-dessous montage de deux joints Jumbo en série destinés à assurer l’étanchéité faciale dans un système rotatif soumis à un affaissement au cours du temps nécessitant la présence de jeux d’extrusion importants au niveau des étanchéités.

Compte-tenu de ces contraintes, les joints Jumbo ont été retenus en raison de leur très grande capacité de déformation et de leur capacité à accepter des variations de section importantes.

Ici encore la présence d’un joint Jumbo a été privilégiée afin de répondre aux excentrations des pièces les unes par rapport aux autres. Un V-Ring positionné en Amont du Jumbo permet d’assurer une barrière aux impuretés jouant un rôle de racleur.

•


  Étanchéités de roulements pour l’éolien




Les solutions PXL SEALS sont particulièrement adaptées pour étancher les grands roulements de couronne d’orientation situés au niveau des têtes d’éoliennes.

En effet, nous fournissons des joints monoblocs qui évitent la réalisation de collages de profilés, permettant ainsi d’optimiser la durée de vie des joints.

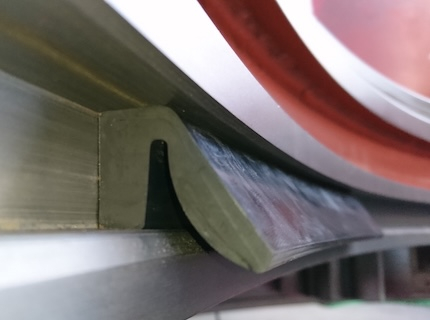

Voici par exemple des joints Jumbo montés en série pour roulement de couronne d’orientation sur des éoliennes :

•


  Joints d’arbre pour les EMR – Énergies Marines Renouvelables




Fort d'expériences sur divers projets d’hydroliennes et autres solutions d’énergies marines renouvelables (EMR), PXL SEALS accompagne les fabricants de turbines dans la sécurisation de leurs technologies.

Nous concevons des systèmes d'étanchéité critiques capables de braver les conditions les plus hostiles (pression élevée, corrosion saline) auxquelles sont confrontées les hydroliennes et équipements pour l’énergie houlomotrice.

En combinant innovation technologique et expérience de terrain, PXL SEALS s'impose comme un allié technique indispensable pour la fiabilité des équipements EMR de demain.

Découvrez quelques exemples de projets réalisés pour plusieurs technologies de turbines d’hydroliennes :

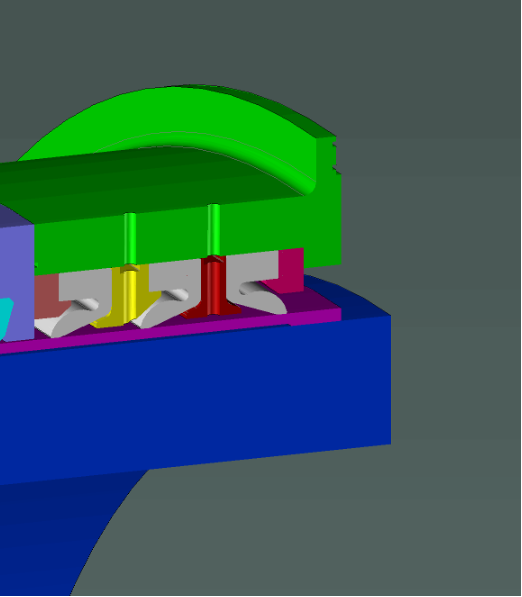

Joints Jumbo montés en série afin d’assurer l’étanchéité sur un arbre d’hydrolienne





2. Étanchéités pour le BTP et la construction

PXL SEALS accompagne les acteurs majeurs des travaux publics en fournissant des systèmes d'étanchéité haute performance pour les environnements les plus exigeants. Nos solutions équipent de nombreux équipements parmi lesquels des tunneliers (TBM), des grues ou des engins de levage.

Les tunneliers et équipements dédiés à la filière construction évoluent dans des environnements particulièrement contraignants. Dans ces conditions, assurer l’étanchéité de composants tels que les couronnes d’orientation et les grands roulements est indispensable pour préserver leurs performances et prolonger leur durée de vie.

Dans ces secteurs, les équipements subissent des contraintes permanentes : vibrations intenses, excentrations marquées et milieux extrêmement abrasifs chargés de poussière, de sable ou de sédiments.

Pour répondre aux besoins de ces applications, nous proposons notamment nos joints JUMBO, une solution dédiée aux étanchéités de grandes dimensions (dépassant souvent 3 ou 4 mètres). Conçus spécifiquement pour les mouvements rotatifs lents et la basse pression, nos profils assurent une protection optimale de la lubrification interne, prolongeant ainsi la durée de vie des équipements sur les chantiers les plus complexes.

Ces joints sont alors proposés aux dimensions exactes des logements, moulés monobloc et donc sans nécessité de réalisation de jonctions : cela garantit une homogénéité parfaite du matériau et une grande fiabilité dans le temps.

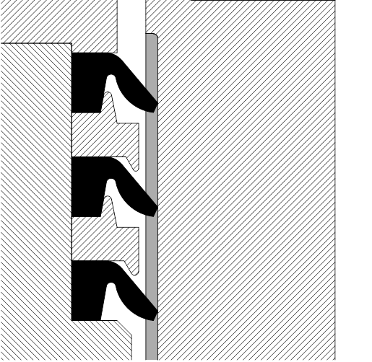

Étanchéité de roulement de tunnelier - 3 joints Jumbo en série

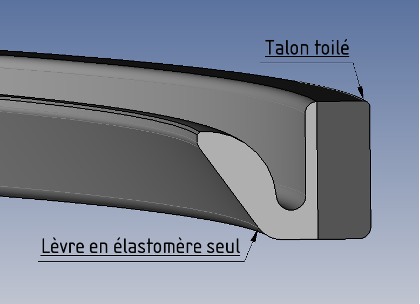

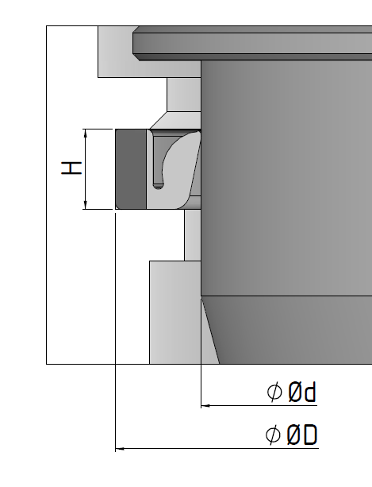

Pour davantage de rigidité et de tenue dans le logement, PXL SEALS propose le Perobat Jumbo avec talon toilé.

Le talon renforcé par du textile va permettre de donner au joint un bon maintien dans son logement. Par ce maintien le joint ne pourra pas tourner dans son logement via l’entrainement engendré par l’arbre.

Ce talon textile permet également d’assurer une étanchéité statique par compression axiale du joint, permettant ainsi d’être étanche même en cas de surfaces dégradées sur le diamètre extérieure.

Il est également possible de mouler de très grands diamètres (> 3- 4ml)

3. Étanchéités de couronnes d’orientation pour le naval

Les acteurs du secteur maritime font appel à PXL SEALS pour ses joints moulés de grandes dimensions, réalisés avec des élastomères de haute qualité, validés par des décennies d’expérience.

En effet, nous équipons depuis de nombreuses années certains roulements présents sur des systèmes très stratégiques pour le naval. Nous concevons, fabriquons et installons des solutions pour les PODS, moteurs, lignes d’arbre et leurs équipements périphériques.

Nos solutions d’étanchéité garantissent une étanchéité fiable, empêchant toute pollution de l’eau de mer et toute intrusion d’eau dans les installations.

Visualisation des contraintes mécaniques appliquées sur un joint Jumbo sous l’effet d’une pression de fluide

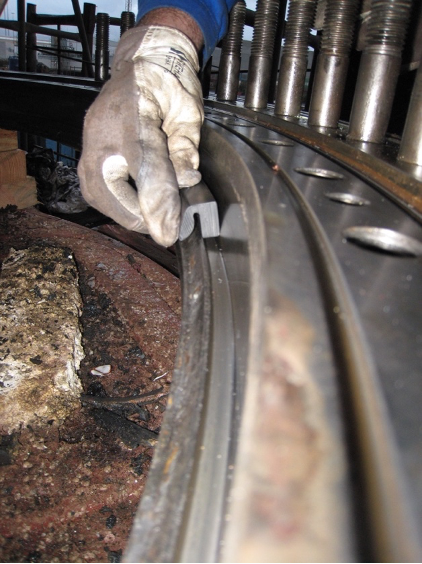

Remplacement des joints de PODs de navires et jonction avec MDWAY®

4. Étanchéités de roulements pour l’industrie et pièces spéciales

PXL SEALS met son expertise au service de toutes les industries à la recherche d’étanchéités de qualité à haute technicité : dans le secteur de l’alimentaire avec notamment les équipements liés au conditionnement - usines d’embouteillage et machines à barillet (remplisseuses, boucheuses), de l’automobile, de la chimie et des machines-outils.

Pour répondre aux exigences de performance et de sécurité de ces équipements - raccords rotatifs, doseurs, vérins, vannes, systèmes hydrauliques et pneumatiques, amortisseurs, moteurs, garnitures mécaniques… nous transformons des matériaux de haute technicité tels que les élastomères (NBR, FPM, EPDM, HNBR, Silicone), les polyuréthanes (PU), ainsi que bien entendu les PTFE, conformes aux certifications du marché si nécessaire.

Voir les étanchéités pour l'industrie

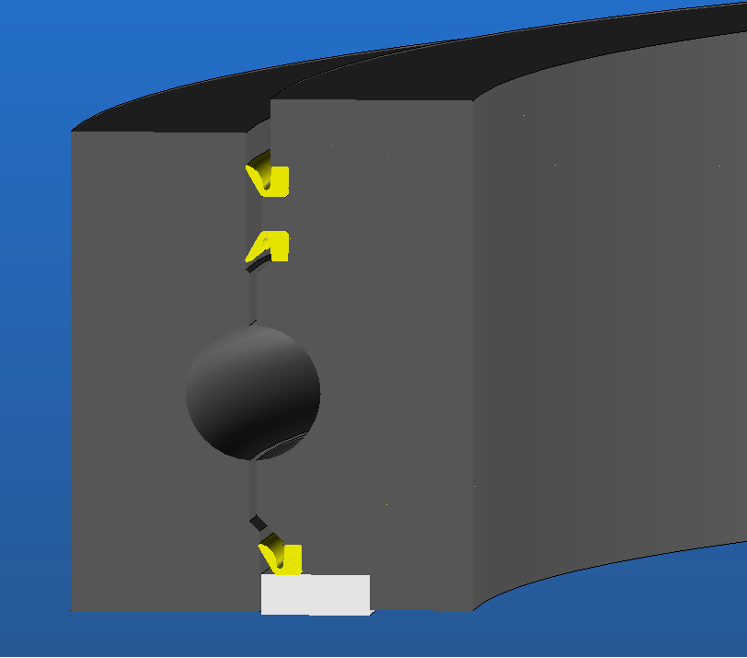

Roulement de machine d’embouteillage

En matière d’étanchéité, les exigences des grands roulements et des couronnes d'orientation ne laissent aucune place à l'improvisation.

En combinant une maîtrise historique du moulage monobloc sans jonction et une capacité unique à produire des diamètres infinis, PXL SEALS s'impose comme le partenaire des applications stratégiques que sont les grands roulements et couronnes d’orientation dans les secteurs de l’énergie, la construction / BTP et les secteurs industriels.

Nous sommes à votre entière disposition pour vous proposer la solution d’étanchéité optimale. Contactez notre équipe pour étudier votre projet.
