Présentation PXL Seals – Partie 2

30/08/2013 - posté dans PXL Seals

[PARTIE 2] Dans le cadre d’une présentation plus poussée de la société PXL Seals, plusieurs articles vont vous être proposés afin de vous donner un maximum d’informations sur l’activité et l’expertise de la société dans son domaine d’activité. Voici la seconde partie de cette présentation :


Équipements et applications


Les solutions d’étanchéité PXL SEALS par application:



  • Étanchéité pour turbine Pelton

  • Étanchéité pour turbine Francis

  • Étanchéité pour turbine Kaplan

  • Étanchéité pour turbine Bulbe

  • Étanchéité pour turbine pompe STEP

  • Étanchéité pour barrages


Étanchéités des Turbines Pelton

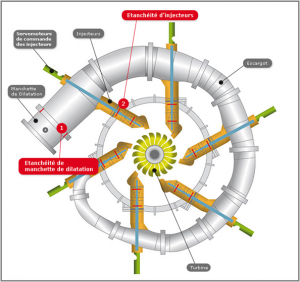

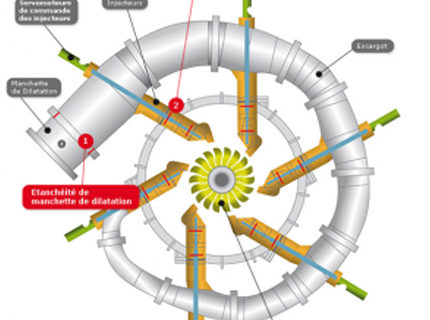

etancheite-pxlseals-pelton

Les turbines Pelton sont utilisées dans le cas de très hautes pression et de bas débit, souvent en montagne.



Étanchéistes de turbines-pompes STEP


Pour les énergies alternatives qui ne peuvent pas se stocker (exemple nucléaire), permet d’utiliser l’énergie qui n’est pas utilisée immédiatement – par exemple l’énergie générée en trop la nuit par une centrale nucléaire. L’énergie additionnelle est mise dans la turbine STEP qui pompe l’eau redescendue pour la faire remonter. L’énergie est stockée en hauteur de chute d’eau. Ces systèmes sont aussi conçues pour répondre à des besoins urgents.


Les turbines-pompes génèrent beaucoup de vibration. Les étanchéités doivent donc en tenir compte, d’où les étanchéités spécifiques proposées par PXL Seals pour les directrices.

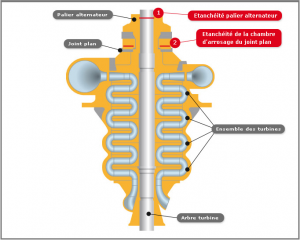

turbine step pxlseals etanche

Etanchéites de turbines pompes STEP



Étanchéités des Turbines Pelton et turbines-pompes STEP


Les étanchéités proposées par PXL Seals se situent au niveau:



  • Des robinets sphériques : tourillons et anneaux mobiles

  • Des manchettes de dilatation

  • Des servomoteurs : de type linéaire ou torique

  • Des injecteurs (Pelton)

  • Des directrices (STEP)

  • Des arbres turbines (STEP)


etancheite-pxlseals-joints etancheite-pxlseals-joints-joint joint-etancheite-pxlseals-joints


Etanchéités de turbine Francis

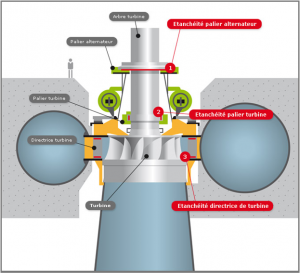

turbine-francis

Etanchéités de turbine Francis



Les turbines Francis se trouvent sur des chutes moyennes avec une pression et un débit de débit moyen. Exemple : barrage de Génissiat, 70 mètres de chute.
Contrairement aux turbines Pelton, elles sont complètement immergées. Elles sont constituées de zones fixes et se présentent en forme d’escargot. La turbine a une fonction de distribution, d’où la présence de directrices.


Les étanchéités proposées par PXL Seals pour les turbines Francis se situent au niveau:



  • Des vannes papillon/robinets sphériques (exceptionnel)

  • Des directrices : au niveau des tourillons, entre les directrices et entre le plafond et le seuil du distributeur

  • Des servomoteurs : de type linéaire ou torique

  • Des manchettes de dilatation

  • Des arbres de turbine : étanchéité horizontale ou verticale

  • Des vannes fourreaux


PXL Seals propose également des interventions sur site pour les chambres d’arrosage


Étanchéités de turbines Kaplan


turbine-kaplan-pxlseals-etanche

Etanchéités de turbines Kaplan



- Pour les basses chutes (10 à 30 m) de hauteur avec beaucoup de débit (de 5 à 100 m3/s)
- Pression inférieure aux turbines Francis
- Les pales mobiles permettent une bonne étanchéité.


Étanchéités de turbines Bulbe

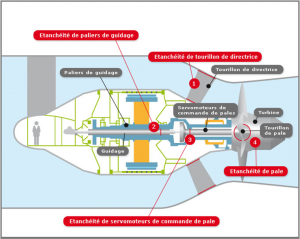

etancheite-bulbe

Etanchéités de turbines Bulbe



- Semblable à une turbine Kaplan, elle n’accepte pas la pression.
- La turbine bulbe est au fil de l’eau, dans le grands fleuves par exemple.
- En général dans un sens. Utilisée à la Rance : dans les deux sens.


Étanchéités des Turbines Kaplan et Bulbe


Les étanchéités proposées par PXL Seals se situent au niveau:



  • Des vannes papillon

  • Des tourillons de pales

  • Des directrices

  • Des servomoteurs : de type linéaire ou torique

  • Des arbres de turbines : garnitures mécaniques (Fugesco) ou joints d’arbres tournants (PXL Seals)

  • Des fourreaux de turbines


PXL Seals propose également des interventions sur site, notamment au niveau des pales


Partie 3 à suivre …
