PXL SEALS conçoit et fabrique des solutions d’étanchéité dédiées au secteur de l’hydroélectricité en s’appuyant sur son bureau d’études et son atelier de production situé à Valserhône.

De la fourniture de joints hydro standard à la conception de solutions spécifiques, PXL SEALS accompagne les fabricants de turbines et de vannes, les exploitants et les mainteneurs, en première monte comme en maintenance et réhabilitation.

Une gamme complète d’étanchéités pour les applications hydroélectriques

Forte de plus de 30 ans d’expérience aux côtés des principaux acteurs du secteur, PXL SEALS a développé une gamme complète de joints adaptés aux principales applications hydroélectriques.

Les solutions proposées couvrent notamment :

• les turbines Pelton, Francis, Kaplan et Bulbe, et notamment les étanchéités de pales et de directrices ;


• les vannes charpentées : vannes levantes, segment, clapet, toit, wagon et batardeaux ;


• les robinets sphériques ;


• les vannes papillon ;


• les conduites forcées et leurs manchettes de dilatation ;


• les servomoteurs et autres systèmes de commande ;

Les profils et matières sont sélectionnés en fonction des contraintes propres à chaque application.

Selon les données précises de l’application client, PXL SEALS propose une solution spécifiquement élaborée, en terme de profil, matière et dimensions ; tenant compte des différents paramètres et répondant au mieux au besoin et à ses spécificités.

1. Étanchéités de turbines : répondre aux contraintes des équipements hydrauliques

Les turbines sont stratégiques dans une installation hydroélectrique et les systèmes d’étanchéité qui les équipent doivent conserver leurs performances dans le temps, malgré les mouvements et les variations des conditions de fonctionnement.

a. Étanchéités de pales de turbines Kaplan et Bulbe

Les turbines Kaplan, verticales et horizontales (groupes Bulbe), présentent des contraintes importantes au niveau des pales.

Les étanchéités de pales sont soumises à des mouvements de rotation alternatifs plus ou moins fréquents selon les modes d’utilisation de la machine. Ces zones critiques nécessitent donc des joints capables d’assurer une parfaite étanchéité tout en conservant leur flexibilité et leur résistance dans le temps.

PXL SEALS propose le joint U150-XI DE, un joint double effet développé spécifiquement pour les pales de turbines Kaplan et Bulbe. Monobloc et entièrement moulé, il présente plusieurs avantages :

• Étanchéité dans les deux sens, huile/eau et eau/huile ;


• Montage simple et rapide ;


• Excellent positionnement dans le logement et adaptation à différentes dimensions ;


• Grande stabilité ;


• Possibilité de moulage sur site grâce à la solution MD WAY®.

Ces solutions peuvent être utilisées aussi bien en première monte (OEM) qu’en maintenance (MRO).

b. Étanchéités de directrices : des joints adaptés aux mouvements pour réguler le débit hydraulique

Dans les turbines Kaplan, Bulbe ou Francis, les directrices permettent de réguler le flux d’eau alimentant la turbine. Les systèmes d’étanchéité associés doivent donc accompagner les mouvements des équipements tout en limitant les infiltrations.

Étanchéités de pots de directrices

Les joints de pots de directrices assurent l’étanchéité autour des tourillons des directrices, généralement pour des dimensions comprises entre Ø50 et Ø300 mm.

Le joint UNH, conçu par le BE PXL SEALS, est spécialement adapté à cette application.

Son profil repose sur deux lèvres symétriques, un talon et une gorge centrale assurant un positionnement stable.

Ses principales caractéristiques sont :

• Fonctionnement fiable en rotation lente ;


• Résistance aux vibrations ;


• Excellente tenue dans le temps.

Étanchéités de queues de directrices

Les étanchéités de queues de directrices jouent un rôle complémentaire en venant en appui sur les directrices lors de leur fermeture afin de limiter ou supprimer les infiltrations d’eau vers l’intérieur de la machine.

Contrairement aux joints de pots, ces étanchéités ne disposent pas d’une normalisation ; chaque application peut donc nécessiter une étude spécifique.

PXL SEALS propose différentes technologies selon le type de turbine et les contraintes du site : joints moulés renforcés avec inserts métalliques, joints profilés sur mesure, joints élastomère renforcés.

2. Vannes charpentées : des étanchéités conçues pour durer

Les vannes charpentées équipant les usines hydroélectriques, les barrages et les écluses sont soumises à des contraintes mécaniques et environnementales importantes.

Vannes segment, vannes levantes, vannes toit, vannes wagon, batardeaux ou vannes clapets : toutes nécessitent des systèmes d’étanchéité capables de résister durablement à l’eau, à l’air, à l’ozone et aux variations de température.

- PXL HydroRubber : un mélange EPDM dédié à la vantellerie

Pour ces applications, PXL SEALS a développé PXL HydroRubber, un mélange élastomère à base d’EPDM 70, spécialement conçu pour la vantellerie et répondant à la norme de référence DIN19704.

Les principales caractéristiques de PXL HydroRubber sont :

• Une durée de vie exceptionnelle ;


• Une excellente résistance à l’ozone ;


• Une très bonne résistance à la rupture et au déchirement ;


• Un impact environnemental limité ;


• Une adaptation aux exigences des principaux acteurs de l’hydroélectricité.

Les profils sont principalement réalisés par extrusion, selon la norme ISO 3302-1-E2.

La gamme comprend notamment :

• Notes de musique


• Cornières et bandes plates


• Profils spéciaux et blocs d'angles moulés

- Des cadres sur mesure fabriqués avec le procédé HLB

Afin de répondre aux besoins des exploitants de centrales hydroélectriques, barrages, écluses, nous proposons soit des angles moulés, soit des demi-cadres ou cadres complets.

L’utilisation de blocs d’angles moulés, lorsqu’elle est possible, permet d’éviter la réalisation de collages à froid à 45° dans les angles, zones ayant tendance à être sollicitées avec risque important de rupture des collages.

Deux types de joints sont fabriqués : les profils extrudés et un bloc d’angle. Les deux sont ensuite collés pour former un cadre.

Nous disposons à ce jour d’un large panel de blocs existants et pouvons également en réaliser de nouveaux pour tout besoin spécifique.

Étanchéites de robinets sphériques

Les robinets sphériques, sont des organes très importants permettant la gestion de l’alimentation en eau d’autres équipements ou zones d’un ouvrage hydroélectrique. Ils permettent ainsi de réguler l’eau entrant dans une centrale, ou celle destinée à une turbine, mais aussi d’évacuer l’eau présente dans une zone devant être vidée.

PXL SEALS fournit des solutions d’étanchéité complètes pour les différents composants du robinet sphérique : les anneaux mobiles et les tourillons ;

Pour les anneaux mobiles, différentes technologies peuvent être proposées selon le design de la vanne et les conditions de service :

• Joints D en NBR autolubrifié ;


• Joints D SP et DSH en polyuréthane ou NBR textile ;


• Joints composites en PU, PTFE, PE… ;


• Joints U en NBR, NBR textile ou polyuréthane.

Pour les tourillons, la gamme comprend notamment des joints U, joints composites et garnitures chevrons, avec des matières sélectionnées en fonction de l’application : NBR, HNBR, polyuréthane, PTFE ou PE.

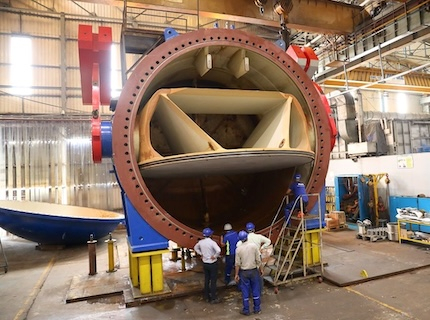

4. Vannes papillon : joints de lentilles et de tourillons

Les vannes papillon sont utilisées notamment dans les centrales hydroélectriques pour gérer le passage de l’eau entre les conduites forcées et les turbines, mais aussi pour certaines fonctions d’évacuation ou de régulation. Leur fonction est complémentaire/équivalente, à celle d’un robinet sphérique.

Leur système d’étanchéité comprend principalement :

• Le joint de lentille, assurant l’étanchéité périphérique ;


• Les joints de tourillons, assurant l’étanchéité autour de l’axe ;


• Dans certains cas, un joint assurant la liaison entre le corps de vanne et la conduite.

Chaque vanne présente ses propres caractéristiques de conception, de dimensions et de conditions d’utilisation. Une analyse spécifique est donc souvent nécessaire pour déterminer la solution la plus adaptée.

• Des joints de lentille moulés sans jonction

PXL SEALS conçoit et fabrique des joints de lentille standards ou spécifiques, entièrement moulés.

Pour les vannes papillon à tourillons décentrés, il est notamment possible de réaliser des joints lentilles monoblocs, moulés sans jonction, y compris pour de très grands diamètres.

PXL SEALS a ainsi réalisé des joints de plus de 7 mètres de diamètre pour ce type d’équipement.

Cette technologie permet d'obtenir une étanchéité homogène sur toute la circonférence et évite les jonctions ou collages.

Pour les vannes à tourillons centrés, les configurations sont différentes et peuvent nécessiter des ajustements et façonnages directement sur la vanne après installation.

• Joints de tourillons et joints de brides JB182

Les étanchéités de tourillons peuvent associer plusieurs types de joints selon la conception de la vanne : joints statiques, joints dynamiques, joints U, chevrons, joints composites, bagues élastomères, bandes plates ou rondelles.

Les matériaux sont également sélectionnés en fonction des conditions d'utilisation.

Pour les brides de vannes papillon, PXL SEALS propose également le profil JB182, développé pour remplacer les joints à base de plomb.

Le JB182 associe une partie interne assurant la rigidité et une enveloppe extérieure en élastomère assurant l'étanchéité, la souplesse et la capacité de déformation du système.

5. Des solutions sur mesure pour les applications les plus exigeantes

Toutes les installations hydroélectriques ne peuvent pas être équipées de solutions standard.

Lorsque les dimensions, les conditions de fonctionnement ou la conception de l'équipement le nécessitent, PXL SEALS accompagne ses clients dans la définition d'une solution spécifique.

Le bureau d’études, en s’appuyant sur les données d’entrée, l’analyse de l’existant éventuel, propose une solution adaptée en sélectionnant le profil, la matière, les dimensions, le procédé de fabrication qui répondront au mieux à votre besoin. Il vous proposera si nécessaire la reprise de vos logements existants avec indications des cotes fonctionnelles devant être modifiées, ou bien fournira tous les éléments pour l’implantation d’un nouveau logement si le choix de l’étanchéité se fait lors de la conception de la machine. Dans le cas d’un nouvel équipement, il est vivement recommandé de solliciter le conseil des équipes techniques PXL en AMONT de la fabrication : cela permettra d’implanter le logement le plus adapté à votre besoin en termes d’étanchéités, plutôt que de vouloir adapter l’étanchéité à un logement existant.

- De l'étude à l'intervention sur site

L'expertise de PXL SEALS ne se limite pas à la conception et à la fabrication.

Notre équipe accompagne les exploitants et les mainteneurs dans la conception, fabrication et les interventions directement sur site, en fonction des étapes du projet :

1. Expertise sur site : Analyse des systèmes d'étanchéité existants et identification des contraintes.


2. Étude et préconisation technique : Définition de la solution adaptée, dossier technique, plans et recommandations.


3. Fabrication dans notre atelier de Valserhône ou en externe


4. Installation ou assistance au montage : mise en place,  réglage et contrôle des joints.


5. Maintenance et remplacement

Cette capacité à associer bureau d'études, fabrication et intervention sur site permet à PXL SEALS de proposer une approche globale de l'étanchéité hydroélectrique.

Avec plus de 30 ans d'expérience dans le secteur, PXL SEALS développe des solutions d'étanchéité adaptées aux contraintes spécifiques de l'hydroélectricité.

Des joints hydro standard aux solutions les plus complexes, des turbines aux vannes, en passant par les robinets sphériques et les vannes papillon, chaque application peut faire l'objet d'une analyse technique dédiée.

Conception, fabrication, expertise et intervention sur site : PXL SEALS accompagne les acteurs de l'hydroélectricité dans toutes les étapes de leurs projets, en première monte comme en maintenance et réhabilitation.
