Sanierung der Drosselklappendichtung

12/05/2021 - posté dans PXL Seals

Die Bedürfnisse unserer Kunden variieren je nach Ausrüstung. Deshalb bietet PXL SEALS seit über 25 Jahren verschiedene Optionen für die Sanierung von Absperrklappen an.



Der Bereich zwischen den Zapfen und der Linse ist oft kritisch und die Stelle, an der es zu erheblichen Leckagen kommt.



Die Leistungen können je nach Bedarf und Zustand des Ventils variieren:




  • Entwurf einer neuen angepassten Lösung,

  • Vor-Ort-Einsatz mit Extraktion der alten Dichtungen,

  • Expertise und Vorbereitung des Gehäuses,

  • Einbau der verschiedenen Dichtungen (Neukonstruktion oder Erneuerung der vorhandenen Lösung), Einstellen der Dichtungen



Oft ist es notwendig, ein Gutachten zu erstellen, um die Ursachen der Leckagen zu verstehen, die Leistungen gehen dann von der Konstruktion über die Fertigung, den Einbau der Dichtungen, mit Demontage der alten Dichtungen, bis hin zur Einstellung und sogar zur Schulung.



Von der Analyse der Originalzeichnungen bis hin zur Installation und Einstellung der verschiedenen Dichtungen vor Ort - finden Sie heraus, wie PXL SEALS Sie bei Ihren Klappenreparaturprojekten unterstützt.



Dichtungen für Mehrfachabsperrklappen





Bei einigen Ventilen ist diese Abdichtung kritisch, da ein Leck zu einer völligen Abschaltung der Anlage führen kann.



Unsere Hauptleistungen liegen im Bereich der Wasserkraft, aber wir werden auch für andere Leckagen in der Industrie (Abwassernetze, Stahlwerke, Flüssigkeitstransport usw.) in Anspruch genommen.



Sehr häufig handelt es sich dabei um Drosselklappen mit Zapfen und Linsen auf der gleichen Achse. Obwohl wir auch an Absperrklappen mit versetzten Linsen arbeiten.



Die abzudichtenden Bereiche an einer Absperrklappe sind: Linsendichtungen, Zapfendichtungen, Flanschdichtungen und Dichtungen.



PXL SEALS bietet Dichtungslösungen für jeden dieser Bereiche sowie eine bewährte Lösung für den Austausch von Plomben.



Was ist der Prozess der Rehabilitation?



In den meisten Fällen sieht der typische Zeitplan für eine Drosselklappensanierung folgendermaßen aus




  • Analyse der Pläne

  • technischer Vorschlag

  • Fachdiagnose

  • Montage und Formgebung in der Werkstatt, je nach Fall

  • Endeinstellung vor Ort...



Einige Beispiele für den Austausch von Drosselklappendichtungen



Wir haben mehrere Projekte im Jahr 2020 mit einem kompletten Service durchgeführt, bei dem wir alle Dichtungen ausgetauscht haben.



- Sanierung von Linsen- und Zapfendichtungen, Monistrol-Damm (43)





Dieser Vor-Ort-Service ist der bisher aktuellste:



Schon die Konstruktion und Herstellung der Dichtung war außergewöhnlich, denn die Dichtung wurde an ein Objektiv mit einem Durchmesser von 1800 mm angepasst!



Der Vor-Ort-Service wurde in 5 Stufen vor Ort durchgeführt:




  • Entfernen der alten Plombe und Einsetzen der Ventilplombe

  • Vor-Ort-Beurteilung der nachgeschalteten Flanschdichtung

  • Beurteilung der Zapfen- und Linsendichtungen des Ventils (Ventil zuvor kundenseitig demontiert (Ventilkörper in vertikaler Position, Schieber in horizontaler Position)

  • Unterstützung bei der Montage der Linsendichtung: Formgebung der Schenkelenden und der Linsendichtung mit Justierung der Linsendichtung

  • Montage der nachgeschalteten Flanschdichtung vor Ort.

  • Radiale Justierung der Linsendichtung vor Ort.

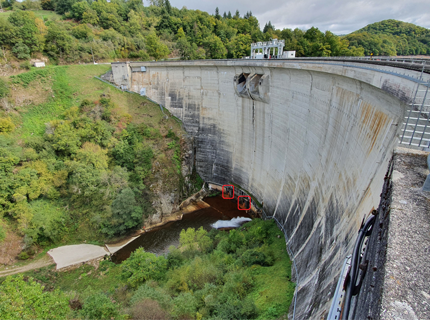

Das zweite Beispiel einer Intervention betrifft den Austausch/Sanierung der Dichtungen zweier Absperrklappen, Bodenventile ohne Demontage der Linse vor Ort (Maury-Staudamm, Brassac ..)




  • Sanierung von Klappenabdichtungen ohne Ausbau (Ventil in der Leitung), wenn der Ausbau des Ventils sehr schwierig oder unmöglich ist.



Die Schwierigkeit besteht vielmehr darin, eine perfekte wasserdichte Verbindung zwischen dem Zapfen und der Linse zu gewährleisten! Diese Leistung kann je nach Art der zu ersetzenden Wasserdichtigkeit und dem Zustand der Spannweiten in der Nähe der Zapfen erbracht werden.
