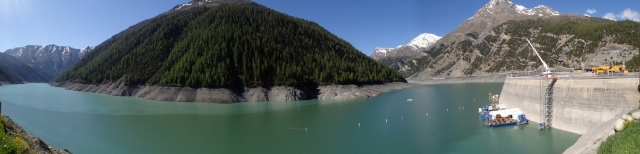

Die von PXL SEALS auf dem beeindruckenden Staudamm von Punt dal Gall anzunehmende Herausforderung bestand darin, Verschlussdichtungen zu schaffen für die Sanierung der Kopfventile, ohne die Sicherheit der Arbeiter aufs Spiel zu setzen.



Welches waren die Etappen für das Team um das Projekt erfolgreich durchzuführen? Entdecken Sie, wie PXL SEALS die Abdichtungen konzipiert, hergestellt und eingesetzt hat unter Berücksichtigung der Zwänge und Risiken des Projekts.

Die Ventile des Staudamms von Punt dal Gall müssen regelmäßig kontrolliert und saniert werden im Hinblick auf seine Funktionsfähigkeit und die Sicherheit der Anwohner. Nachdem PXL SEALS erfolgreich die Verschlussdichtungen für die Sanierung des Staudamms von Hongrin, durchgeführt hat, hat die HYDRO EXPLOITATION erneut die Expertise von PXL SEALS herangezogen für die  anspruchsvollen Dichtungen.

Projekt: Verschlussdichtungen für den Staudamm von Punt dal Gall

Zwänge :

• Größe der Abdichtungen


• Anbringen der Verschlussdichtungen durch Taucher in 120 Meter Tiefe


• Anwesenheit der Arbeiter beim Sanieren der Verschlussventile


• Wenig Raum


• 40 mm Ebenheitsfehler


• Präzise Planung durch Anzahl der Arbeiter

PXL SEALS Lösung:

Da die Dichtung direkt auf der Staumauer (auf dem Beton) installiert wird, gibt es Ebenheitsfehler bis zu 40 mm: Die Dichtung muss diesen Unterschied ausgleichen. PXL SEALS hat daher folgende Vorgehensweise verfolgt um sein Dichtungsprofil zu konzipieren und zu validieren:

• Konzeption der Dichtungen

Arbeiten im Vorfeld mit der gesamten Belegschaft zum Ausarbeiten der Spezifikationen der herzustellenden Dichtungen: Verschlussdichtungen für das Entleeren einerseits und  Zuführungsabdichtungen oberhalb der Turbinen andererseits.



Aus Budgetgründen entschloss sich das Team, nur eine Abdichtung für beide Verschlüsse durchzuführen, da ja die Problematik dieselbe ist.



Um eine Abdichtung auszuarbeiten, die gleichzeitig ein Antwort auf die Anforderungen und auf die zahlreichen Zwänge ist (Raum, Ebenheit usw.), hat sich PXL SEALS sein Knowhow zunutze gemacht, was die Felderfahrung und die Kenntnis der Werkstoffe anbelangt, die für Hydroabdichtungen notwendig sind.

• Numerische Simulationen und Tests

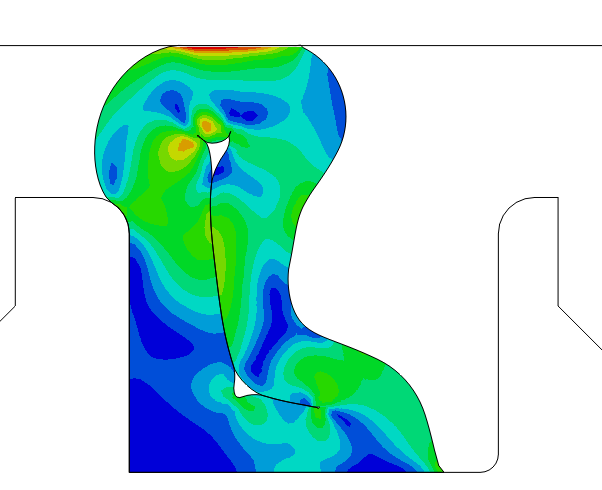

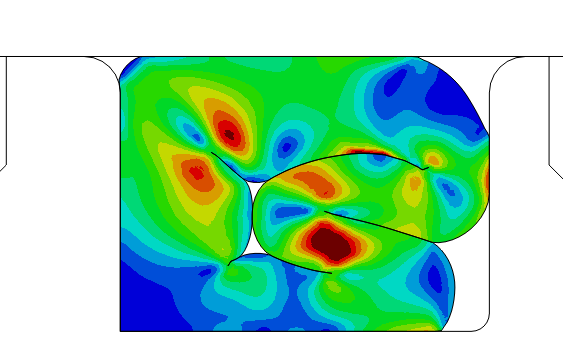

Nach dem Entwerfen der Dichtungsprofile wurde von PXL SEALS die Dichtigkeit der Dichtungen mit Hilfe numerischer 2D und 3D Simulationen untersucht und getestet.

Die ideale Abdichtungslösung wurde nach Validierung der Hypothesen durch Simulationen und Prüfstände entwickelt.

• Herstellung und Installation der Abdichtungssysteme

Nach der  Herstellung der Dichtungen durch Extrudieren, wurden die Teile vor Ort vom Einsatzteam PXL SEALS ON-SITE montiert.

PXL SEALS gelang es, das Projekt erfolgreich durchzuführen: bei den 2 Verschlussventilen wurde keinerlei Leckage festgestellt. Das Unternehmen Punt dal Gall war sowohl für  PXL SEALS als auch für die gegenwärtigen Partner ein voller Erfolg.

Entdecken Sie das Projekt Punt dal Gall im Video:
